MNB920

この製品は生産を終了いたしました

MNB920高画質な映像コンテンツをIPネットワークで配信及び受信が出来るセットトップボックスです。

特徴

ビデオ符号化
従来のMPEG-2に比べて、約2倍以上の高圧縮符号化H.264を採用しています。解像度はSD(720×480)からフルHD(1,920×1,080)まで対応し、高画質の映像伝送を可能としています。

エラー訂正機能(FEC、ARQ)搭載
ギャランティ型ネットワークサービスと違い、ベストエフォート型のネットワークを利用した映像伝送では、パケットロスによる映像の乱れが顕著に発生していましたが、このエラー訂正機能により伝送中のパケットロスを補うことで、安定した鮮明な映像を提供できるようになりました。

送信ストリームのシェーピング機能
従来のエンコーダは、ストリームをバースト状に送信する為、ネットワークが広帯域から狭帯域に変化する部分でパケットロスが発生します。MNB920ENCでは、シェーピング機能を搭載することで、この問題を解決します。

PPPoE機能搭載
エンコーダ/デコーダにはPPPoE機能を搭載しており、FTTH回線を直接本体LANポートに接続できます。後は本体の電源をONにすればすぐに映像配信/受信ができます。セットアップが簡単で、複雑な設定をする必要がなく、機器構成の簡素化ができます。

ユニキャスト/マルチキャストをサポート
FTTHを利用した遠隔地からの映像配信はもとより、マルチキャストを使用した大規模ネットワークでの映像配信ができます。

制御用RS232C/RS422を標準搭載[カメラコントロール機能]
ネットワーク上のPCからMpegBlockに接続されているカメラをコントロールすることができます。また、シリアルポート・パススルー機能をサポートしており、デコーダに接続したカメラコントローラから、エンコーダに接続したカメラをコントロールすることができます。

業務用機器対応
ビデオ入出力にHD-SDI、アナログコンポーネント/コンポジット、オーディオ入出力にSDIエンベデッドオーディオ、バランス入出力(アナログ)を採用し、放送映像としても利用できる程度の高画質を実現しました。

24時間連続稼動が可能
24時間ノンストップ監視システムにも耐える連続稼動ができます。

WEB画面による各種設定
WEB画面からエンコード条件、デコード条件、ネットワーク設定などを行うことができます。
MNB705GUI

設置場所を選ばないコンパクトサイズ [19インチラック 1Uハーフサイズ]
W222×H42×D338の小型サイズ。

ページトップへ



仕様

MNB920インターフェース

ページトップへ



仕様

製品名 MpegBlockW
型番 MNB920ENC
標準価格 ¥1,600,000-
ビデオ符号化 符号化方式 ISO/IEC14496-10(H.264/AVC)に準拠
フレームサイズ 1,920×1,080×59.94i/50i、1,440×1,080×59.94i/50i、1,280×720×59.94p/50p、720×480×59.94i、720×576×50i
ビットレート 6〜20Mbps(HD)、2〜10Mbps(SD)
オーディオ符号化 符号化方式 ISO/IEC11172-3(MPEG-1 Audio)レイヤ2準拠
サンプリングレート 48kHz
チャンネル数 2チャンネル
ビットレート 128kbps、192kbps、256kbps、384kbps
システム多重化 符号化方式 ISO/IEC13818-1(MPEG-2TS)
入力インターフェース
ビデオ信号 HD-SDI入力:HD/SD BNC×1、HD-SDIスルー出力:HD/SD BNC×1
アナログコンポーネント入力:HD/SD BNC×3、アナログコンポジット入力:SD BNC×1
オーディオ信号 HD-SDIエンベデッドオーディオ入力、アナログオーディオ入力:平衡2チャンネル XLR-3ピン(オス)
パケットロス対応 エラー訂正機能(FEC、ARQ)
ネットワークインターフェース 10BASE-T/100BASE-TX、PPPoE内蔵
シリアルインターフェース D-SUB9ピン(RS-232C又はRS-422)、RJ-45×2(RS-232C)
電源 AC:100〜240V、50/60Hz、15W
外形寸法(W×H×D)mm 222×42×338(mm)〔突起物を除く〕
質量 約2.6kg
動作環境 温度:0〜50℃  湿度:20〜90%(無結露)
標準付属品 UTPストレートケーブル(3m)、電源ケーブル、RJ-45⇔D-SUB9ピン変換アダプタ、マニュアル


製品名 MpegBlockW
型番 MNB920DEC
標準価格 ¥1,600,000-
ビデオ符号化 符号化方式 ISO/IEC14496-10(H.264/AVC)に準拠
フレームサイズ 1,920×1,080×59.94i/50i、1,440×1,080×59.94i/50i、1,280×720×59.94p/50p、720×480×59.94i、720×576×50i
ビットレート 6〜20Mbps(HD)、2〜10Mbps(SD)
オーディオ符号化 符号化方式 ISO/IEC11172-3(MPEG-1 Audio)レイヤ2準拠
サンプリングレート 48kHz
チャンネル数 2チャンネル
ビットレート 128kbps、192kbps、256kbps、384kbps
システム多重化 符号化方式 ISO/IEC13818-1(MPEG-2TS)
出力インターフェース
ビデオ信号 HD-SDI出力:HD/SD BNC×2、
アナログコンポーネント出力:HD/SD BNC×3、アナログコンポジット出力:SD BNC×1
オーディオ信号 HD-SDIエンベデッドオーディオ出力、アナログオーディオ出力:平衡2チャンネル XLR-3ピン(メス)
パケットロス対応 エラー訂正機能(FEC、ARQ)
ネットワークインターフェース 10BASE-T/100BASE-TX、PPPoE内蔵
シリアルインターフェース D-SUB9ピン(RS-232C又はRS-422)、RJ-45×2(RS-232C)
電源 AC:100〜240V、50/60Hz、15W
外形寸法(W×H×D)mm 222×42×338(mm)〔突起物を除く〕
質量 約2.6kg
動作環境 温度:0〜50℃  湿度:20〜90%(無結露)
標準付属品 UTPストレートケーブル(3m)、電源ケーブル、RJ-45⇔D-SUB9ピン変換アダプタ、マニュアル


ページトップへ

運用例

遠隔医療 1:1



低コストなインターネット回線を利用して伝送が可能です。回線費のランニングコストを
削減でき定点カメラの数を増やす場合に有効です。

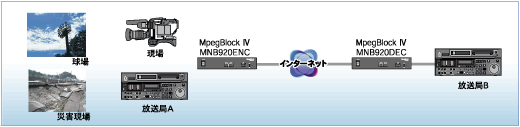

遠隔教育・ライブ配信 1:N



野球のキャンプ地や事件現場などの遠隔地からでも簡単に伝送可能です。
急を要する素材伝送などに有効です。

監視 N:1



IPマルチキャスト配信で映像配信が可能です。
公営レース関係の開催地から全国に一斉配信するなどの大規模ネットワークを
構築するのに有効です。

監視 N:1



複数のカメラからの映像をMNB920DECに配信することができます。
IPアドレスを指定することで、どのカメラの映像を再生するかを切り替えられますので、
監視に使用できます。


活用分野
